●溫度等級：-40℃-90℃
●額定電壓： DC 1500V
●測試電壓： AC 6.5KV 5min
●參考標準： IEC 62930:2017/EN50168:2014

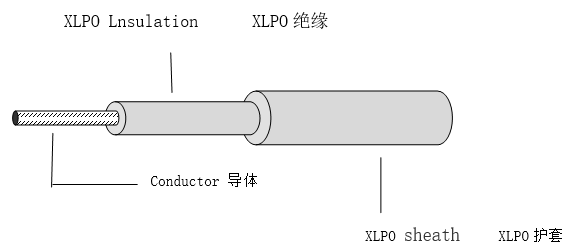

●導 體： 銅鍍錫絞線
●燃燒等級： IEC 60332-1-2
●用于光伏發(fā)電
TüV SüD IEC 62930:2017 DC 1.5KV 62930 IEC 131 1×4.0mm2/EN50618:2014 DC 1.5KV H1Z2Z2-K 1×4.0mm2 XiangyiElectronicsEquipment(Dongtai)CO.,LTD
Part NO 型號 | Conductor 導體 | Insulation Thick 絕緣厚度 mm | Jacket Thick 護套厚度 mm | Upper limit of Od 外徑上限 mm | Maximum Resistance at20℃ 最大導體電阻 Ω/km | ||
CrossSection. 截面積 mm2 | Structure結構 NO/mm | Dia. 外徑 mm | |||||
62930 IEC 131/H1Z2Z2-K | 1.5 | 30/0.25 | 1.58 | 0.7 | 0.8 | 5.4 | 13.7 |
2.5 | 49/0.25 | 2.02 | 0.7 | 0.8 | 5.9 | 8.21 | |
4 | 56/0.285 | 2.46 | 0.7 | 0.8 | 6.6 | 5.09 | |
6 | 84/0.285 | 3.02 | 0.7 | 0.8 | 7.2 | 3.39 | |
10 | 80/0.40 | 4.13 | 0.7 | 0.8 | 8.3 | 1.95 | |
16 | 126/0.40 | 5.19 | 0.7 | 0.9 | 9.8 | 1.24 | |
25 | 196/0.40 | 6.47 | 0.9 | 1.0 | 12.2 | 0.80 | |
35 | 276/0.40 | 7.68 | 0.9 | 1.1 | 14.0 | 0.53 | |
